加工中心编程G代码大全，附编程加工案例

2017-09-07 | 作者：成海加工中心

作为一个数控加工中心操作人员，对编程代码一定不会陌生。G代码是最为常见的加工中心编程代码，常用的指令如下图：

G 代 码
G0	点定位	G41	刀具左补偿（后跟D）	G74	反攻螺丝
G01	直线切削(后必须有F）	G42	刀具右补偿（后跟D）	G76	精镗
G02	顺时针圆弧切削（后需有R）	G43	刀具负补偿（后跟H）	G80	取消固定循环
G03	逆时针圆弧切削（后需有R）	G44	刀具长度负补偿	G81	直线钻孔
G04	暂停	G49	刀具长度补偿取消	G82	钻孔循环
G17	XY平面选择	G54	加工坐标系1	G83	啄式钻孔
G18	XZ平面选择	G55	加工坐标系2	G84	攻螺纹循环
G19	YZ平面选择	G56	加工坐标系3	G85	镗孔循环
G20	英制输入	G57	加工坐标系4	G86	镗孔循环
G21	公制输入	G58	加工坐标系5	G87	反镗孔循环
G28	原点归复	G59	加工坐标系6	G90	绝对坐标
G40	刀具半径补偿取消	G73	钻孔循环



下面小编将通过工件加工的实例来让大家更好的理解加工中心编程代码的使用。

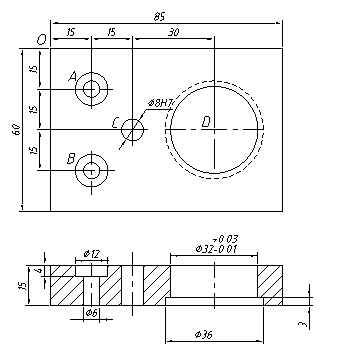

下图为一长方形板类零件，工件材料为45号钢，六面已加工，我们来分析孔加工工艺及编写该零件的加工程序。

零件加工工艺分析

如图所示的零件，其上共有4个孔，两个精度要求不高的φ6/φ12的沉头孔，可以直接钻头钻穿，后采用φ12的立铣刀扩出沉孔。φ8H7的通孔要求精度较高，可以先采用φ7.8的钻头先钻穿，留0.2mm的余量进行铰削加工，保证精度。φ36的沉孔为了保证孔的同轴度和表面的垂直度可以采用背镗工艺，因此该零件安排的加工工艺过程如下：

(1）为保证孔间距精度，先采用中心钻点孔。

(2）采用φ6的钻头钻削两个φ6孔。

(3）采用φ7.8钻头钻削φ8孔留余量0.2mm。

(4）采用φ30钻头钻留余量2mm。

(5）扩φ12沉孔。

(6) 粗镗φ32孔留余量0.03mm。

(7）背镗φ36孔至尺寸。

(8）铰φ8H7。

(9) 精镗φ32孔。

2、刀具及切削用量的选择

加工零件所需的刀具及其切削用量选择见表。

刀号	加 工 内 容	刀具规格		主轴转速 r/min	进给速度 mm/min	刀具补偿
		类型	材料			半径	长度
T1	中心钻点孔	φ3mm中心钻	高速钢	1300	80		H01
T2	钻孔	φ6mm钻头		800	100		H02
T3	钻孔	φ7.8钻头		600	100		H03
T4	钻孔	φ30钻头		200	60		H04
T5	扩孔	φ12立铣刀		600	100		H05
T6	粗镗	可调粗镗刀	硬质合金	800	100		H06
T7	镗孔	可调背镗刀		600	50		H07
T8	铰孔	φ8H7铰刀	高速钢	200	50		H08
T9	精镗	可调精镗刀	硬质合金	800	50		H09

3、确定编程原点位置及相关的数值计算

根据工艺分析，为方便计算与编程，如图10.1所示，选左上角的O点为工件坐标系原点。4个点位的坐标如下：

A（X = 15.00    Y = -15.00）       B（X = 15.00    Y = -45.00）
C（X = 30.00    Y = -30.00）       D（X = 60.00    Y = -30.00）

4、参考程序

程序段号	O100	程序名
	G40 G80 G49；	安全设定。
	G28 G91 Z0；	经当前点，返回换刀点。
	G28 X0 Y0；	返回机床原点。
	G54；	坐标系设定。
N1	M06 T01；	换1号刀（φ3mm中心钻），适用无机械手盘式刀库。
	M03 S1300；	主轴设定。
	M8；	冷却液设定。
	G43 G90 G0 Z20. H01；	下刀至横越平面，同时执行刀具长度补偿。
	G99 G81 X15. Y-15. R3 Z -4. F80；	中心钻点出A孔位。
	X15. Y-45.；	点出B孔位。
	X30. Y-30.；	点出C孔位。
	X60. Y-30.；	点出D孔位。
	G80 G28 G91 Z0；	返回换刀点。
N2	M06 T02；	换2号刀（φ6mm钻头）。
	M03 S800；	主轴设定。
	G43 G90 G0 Z20. H02；	下刀至横越平面，同时执行刀具长度补偿。
	G73 X15. Y-15. Z -19. Q4. F100；	断削钻方式钻削A孔。
	X15. Y-45.；	断削钻方式钻削B孔。
	G80 G28 G91 Z0；	返回换刀点。
N3	M06 T03；	换3号刀（φ7.8钻头）。
	M03 S600；	主轴设定。
	G43 G90 G0 Z20. H03；
	G73 X30. Y-30. Z -19. Q4. F100；	断削钻方式钻削C孔。
	G80 G28 G91 Z0；
	M5；	主轴停。
	M9；	冷却液停
	M1；	选择性暂停，测量尺寸，保证余量。（试件时使用）
N4	M06 T04；	换4号刀（φ30钻头）。
	M03 S200；
	M8；	冷却液设定。
	G43 G90 G0 Z20. H04；
	G73 X60. Y-30. Z -19. Q4. F60；	断削钻方式钻削D孔。
	G80 G28 G91 Z0；
N5	M06 T05；	换5号刀（φ12立铣刀）。
	M03 S600；
	G43 G90 G0 Z20. H05；
	G81 X15. Y-15. Z -19. F100；	铣削沉孔A。
	X15. Y-45.；	铣削沉孔B。
	G80 G28 G91 Z0；
N6	M06 T06；	换6号刀（可调粗镗刀）。
	M03 S800；
	G43 G90 G0 Z20. H06；
	G86 X60. Y-30. R3. Z -17. F100；	镗φ32孔留0.02mm余量。
	G80 G28 G91 Z0；
	M5；
	M9；
	M1；	选择性暂停，调整余量。（试件时使用）
N7	M06 T07；	换7号刀（可调背镗刀）。
	M03 S600；
	M8；	冷却液设定。
	G43 G90 G0 Z20. H07；
	G87 X60. Y-30. R-18. Z -12. Q2. F50；	背镗φ36孔至尺寸。
	G80 G28 G91 Z0；
	M5；
	M9；
	M1；	选择性暂停，控制尺寸。（试件时使用）
N8	M06 T08；	换8号刀（φ8H7铰刀）。
	M03 S200；
	M8；	冷却液设定。
	G43 G90 G0 Z20. H08；
	G85 X30. Y-30. R3. Z -19. F50；	铰φ8H7孔。
	G80 G28 G91 Z0；
	M5；
	M9；
	M1
N9	M06 T09；	换9号刀（可调精镗刀）。
	M03 S800；
	M8；	冷却液设定。
	G43 G90 G0 Z20. H09；
	G76 X60. Y-30. R3. Z -17.Q2. F50；	精镗φ32孔至尺寸。
	G80 G28 G91 Z0；
	M30；	程序结束，光标返回程序头。

5、加工注意事项

(1）装夹镗刀杆时，要注意首先使用M19控制好准定方位，另外，注意系统内设的退刀方向。

(2）在首件加工要按下选择性暂停按钮，调整好刀具，控制精度
