成海VMC850加工中心,高精高效,2024新品效率提升10%以上,VMC850加工中心价格透明,质保2年,现货供应。电话152 6322 3118
VMC850数控加工中心光机大小决定了加工中心的三轴加工行程;光机的高刚性和高稳定性,关乎数控加工中心的加工稳定性。光机价格占设备整机价格很大比重,光机质量的好坏对数控加工中心的使用寿命至关重要。
项目 | 内容 | 单位 | 参数 |
---|---|---|---|
工作台 | 工作台面(长*宽) | mm | 1000*500 |
工作台承重 | Kg | 550 | |
行程 | X/ Y / Z | mm | 800*500*500 |
主轴端面到工作台面 | mm | 120--620 | |
T型槽 | 规格 | mm | 5*18 |
中心距 | mm | 100 | |
主轴 | 锥度 | BT40 | |
主轴中心至立柱导轨距离 | mm | 550 | |
主轴转速 | rpm | 100--8000 | |
额定功率 | Kw | 5.5/7.5 | |
驱动系统 | 皮带传动 | ||
精度 | 定位精度 | mm | 0.008 |
重复定位精度 | mm | 0.006 | |
轴向电机 | 额定功率 | Nm | 15/15/15 |
进给速度 | X/Y/Z最大快移速度 | m/min | 48/48/36 |
X/Y/Z最大切削速度 | m/min | 16 | |
刀库 | 型式 | BT40圆盘式 | |
容量 | 把 | 16 | |
通用参数 | 气源要求 | kg | 4-6 |
机床重量 | kg | 5500 | |
外形尺寸 | mm | 2800*2390*2800 | |
电力要求 | KVA | 3相380V 15KVA |
1.成海vmc850加工中心所配置的光机整体结构刚性强、精度稳定、故障率低。
2.结构紧凑,占地面积小,内部筋条加粗加大,强化结构刚性大幅提高,稳定性更强。
3.高刚性主轴可搭载大扭矩装置,生产效率可提高30%。
4.数控系统操作界面简洁人性化,易学易懂。
5.适用于主轴箱高速往复运动的场合。

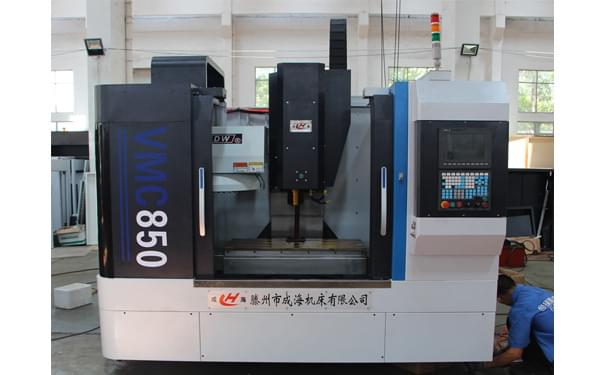

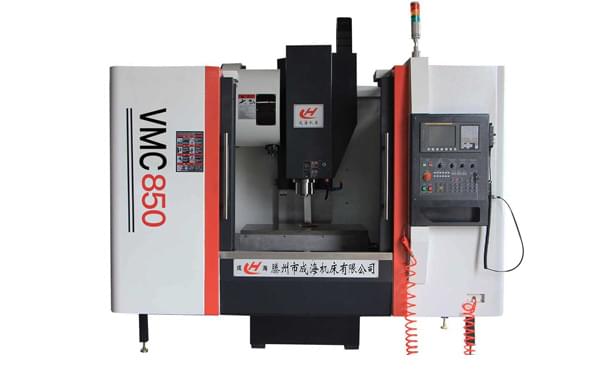

机床总体布局
成海850加工中心采用立式框架布局,立柱固定在床身上,主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。 床身、工作台、滑座、立柱、主轴箱等大件均采用铸件均采用树脂砂铸件,且经过两次时效处理消除应力,稳定性好,强度高,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。这些大件均采用Soldworks和Ansys优化设计,提高大件和整机的刚性和稳定性,有效抑制了切削力导致机床的变形和振动。
切削冷却系统
配备大流量冷却泵及大容量水箱,充分保证循环冷却,冷却泵功率:450W,冷却泵流量2.5m3/h。
主轴箱端面配有冷却喷嘴,既可以水冷也可以风冷,并且随意切换,冷却过程可以通过M代码或控制面板进行控制。
配置清洁气枪,用来清洁机床。
润滑系统
导轨、滚珠丝杠副及支撑轴承均采用中央集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减少了摩擦阻力,提高了运动精度,保证了滚珠丝杠副和导轨的使用寿命。
排屑系统
Y轴分体式防护结构使加工过程中产生的铁屑直接落到床身上,床身内部大斜面结构使得铁屑很顺利的滑落到水箱中,后排屑结构保证了车间内部的整洁,然后定期将装满铁屑的排屑盒抽出进行人工清理,简单实用而且经济性好。
内嵌式热交换机
占用空间少,可保持密封电柜空气对流,延长电器件的使用寿命。
电控箱冷气机(可选配)
电可保持电控箱恒温,控制热元并且除湿功能从而提高电子元件寿命。
国防工业:航空航天零件、舰船螺旋桨、兵器制造;
车辆配件:车身加工、缸体加工、变速器、离合器、轴类部件等;
生活领域:手机金属壳、后盖、工艺品加工等;
工业零件:铝制模具、铜制模具、箱体零件、曲面配件等
序号 | 客户 | 行业 | 产品 |
---|---|---|---|
1 | 四川***液压件有限公司 | 机械 | 齿轮泵,液压油缸,多路换向阀 |
2 | 浙江**迪阀业有限公司 | 阀类 | 球阀,闸阀,截止阀,止回阀 |
3 | 大连重***重集团有限公司 | 减速机 | 硬齿面圆柱齿轮减速机, 蜗轮减速机等 |
4 | 西安***设备有限公司 | 消防 | 灭火器,水带,烟感探测器 |
5 | 福建*****铸造机械有限责任公司 | 机械 | 混砂机,耐磨铸件 |
![]() |
2021-03-04 | 2021-03-05 | 2021-03-06 | 2021-03-07 | 2021-03-08 | 2021-03-09 | 平均价格 |
---|---|---|---|---|---|---|---|
北京市 | 15.81 | 13.06 | 12.33 | 15.58 | 12.84 | 12.12 | 13.62(0.41↑) |
上海市 | 15.68 | 15.19 | 12.73 | 12.26 | 13.77 | 15.3 | 14.16(1.51↑) |
天津市 | 12.69 | 13.75 | 14.79 | 13.84 | 14.88 | 13.95 | 13.98(1.63↑) |
重庆市 | 14.79 | 14.86 | 12.95 | 15.03 | 15.12 | 13.2 | 14.33(-0.58↓) |
广东省 | 14.86 | 15.64 | 14.44 | 13.25 | 14.03 | 12.85 | 14.18(-1.28↓) |
福建省 | 15.92 | 15.99 | 14.09 | 12.18 | 14.23 | 14.33 | 14.46(1.81↑) |
浙江省 | 15.52 | 12.52 | 13.49 | 14.48 | 13.46 | 12.45 | 13.65(0.44↑) |
江苏省 | 13.74 | 15.57 | 13.38 | 15.19 | 15 | 14.82 | 14.62(-0.56↓) |
山东省 | 13.7 | 14.96 | 12.27 | 13.54 | 14.82 | 14.11 | 13.90(-1.56↓) |
辽宁省 | 15.77 | 12.94 | 14.09 | 13.26 | 12.41 | 15.55 | 14.00(-0.91↓) |
江西省 | 13.18 | 14.47 | 15.76 | 15.05 | 14.35 | 13.64 | 14.41(1.20↑) |
四川省 | 16 | 15.83 | 13.65 | 13.44 | 13.28 | 15.09 | 14.55(1.07↑) |
山西省 | 14.81 | 14.02 | 15.23 | 12.44 | 15.66 | 12.89 | 14.18(-0.41↓) |
湖北省 | 13.36 | 13.61 | 15.86 | 12.14 | 12.42 | 12.66 | 13.34(0.69↑) |
河南省 | 14.78 | 12.96 | 15.11 | 13.26 | 15.41 | 15.58 | 14.52(1.65↑) |
河北省 | 15.9 | 12.56 | 15.21 | 13.84 | 14.5 | 13.16 | 14.20(1.89↑) |
内蒙古 | 12.07 | 12.46 | 14.86 | 13.26 | 15.65 | 12.05 | 13.39(-1.79↓) |
吉林省 | 13.6 | 13.08 | 12.58 | 14.06 | 13.57 | 15.06 | 13.66(-1.75↓) |
黑龙江 | 14.65 | 12.27 | 15.89 | 13.5 | 15.12 | 12.75 | 14.03(0.31↑) |
安徽省 | 14.05 | 15.81 | 15.55 | 13.32 | 15.08 | 12.82 | 14.44(2.13↑) |
湖南省 | 13.38 | 14.06 | 14.74 | 15.44 | 12.15 | 14.85 | 14.10(0.38↑) |
广西 | 15.17 | 12.92 | 14.68 | 14.43 | 12.21 | 15.97 | 14.23(1.88↑) |
海南省 | 15.94 | 13.31 | 14.67 | 12.03 | 13.42 | 12.77 | 13.69(-0.90↓) |
云南省 | 12.85 | 14.77 | 14.7 | 14.62 | 12.57 | 14.5 | 14.00(-1.41↓) |
贵州省 | 12.35 | 13.92 | 15.51 | 13.09 | 14.67 | 14.25 | 13.97(0.49↑) |
X轴行程:800
Y轴行程:550
Z轴行程:550
参考价格:23-21万元
X轴行程:1300
Y轴行程:700
Z轴行程:700
参考价格:25-22万元
