加工中心维修，电主轴拆装维修实例

2017-10-21 | 作者：成海加工中心

数控加工中心属于零件元件比较复杂的加工设备，而只要是生产设备必将有损耗消耗。其实一些简单维修操作我们完全可以自己来解决的呢，下面介绍给大家的是非常实用的电主轴拆卸维修图解，一起来看下吧

1．准备相应的工具：

内六角一套，电筒一个，十字起一把，一字起一把，24MM的开口扳手，千分表一块，磁力表座一个，铜锤一把。

2．了解相应的解体步骤。

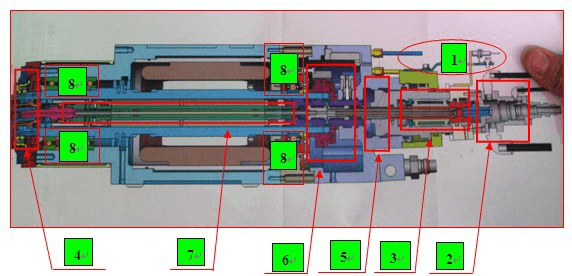

注意事项：8#为不能拆卸的部分如图所示，主轴转速为16000转，以目前我们的手段无法更换其轴承，其余部分都可拆卸。

更换主轴拉杆需要拆卸部件最多，所以下面以此目的解体主轴。

解体顺序如上图：

1．拆除检测夹紧传感器支架。

2．拆除旋转切削液接头。

3．拆除过渡连接和中间的旋转接头。

4．拆除前端夹爪和弹簧卡套。

5．拆除油缸、缸筒和活塞。

6．拆除检测速度和主轴定位的数齿盘。

7．取出拉杆，更换前端拉杆接头。

8. 为不可拆卸轴承

详细介绍拆装步骤。（07.3.11实例）

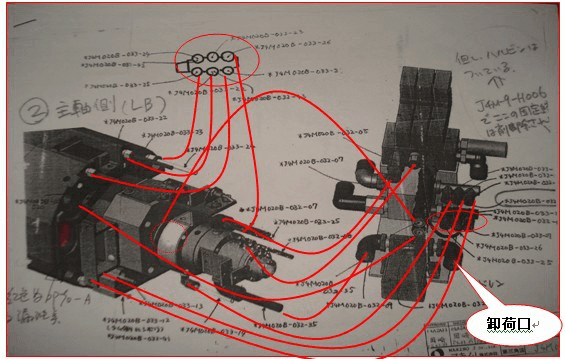

1．首先记录下相应的管路接头记号。如图

2．将所有管路拆除后，将主轴放置在干净、空旷、光线良好的维修场所进行拆卸工作，并准备干净的防绣包装纸和无纺布铺设在旁边、备好干净料盒，用于零件的存放。

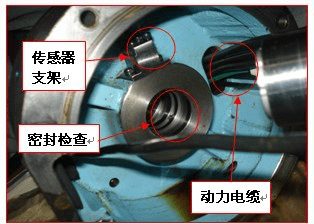

3．拆除旋转接头连接处和开关支架，并做好记号。如图

4.接着拆除过渡连接和旋转接头，12颗M6螺钉，小心检查并保护好陶瓷密封，检查旋转接头和轴承的完好状态。

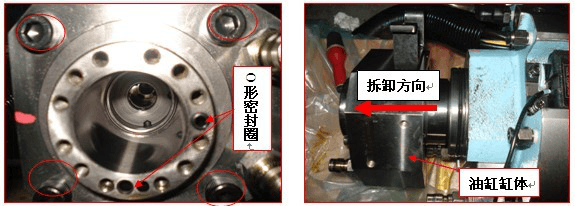

5．拆除油缸螺钉，取出油缸缸筒，注意取出缸筒时尽量不要用起子或锤子敲击，如必须敲击时需要将磕碰伤用油石修磨平整，并检查O型密封圈是否有损坏。

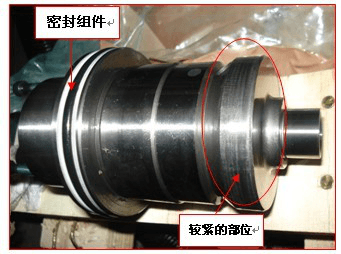

6.取出活塞，如图位置连接较紧时，上下晃动取出，禁止使用硬物敲击，检查密封组件是否损伤。

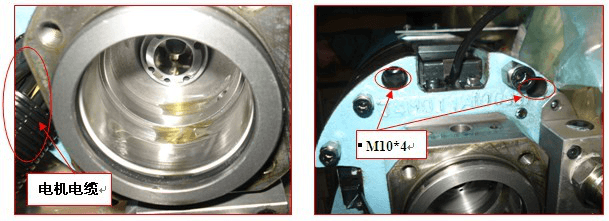

7.取出活塞后，将油缸内壁擦拭干净，检查内壁是否又损伤，并将电机动力电缆压条拆开。可以开始拆除如图四个M10螺钉。

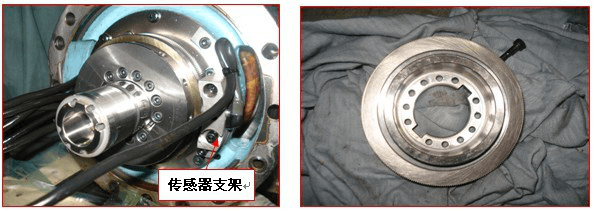

8.拆除后，小心拉出法兰，注意电缆线和端面O型圈，拆除如图12个M4的螺钉，梳齿盘上有记号，无需重复做记号。

9.检查如图法兰是否有积油现象，用嗅觉判断是主轴油还是液压油，如是液压油需要检查O型圈是否有磨损，如是主轴油，需要检查主轴油道孔的密封圈是否完好，并检查传感器支架的紧固螺钉情况。

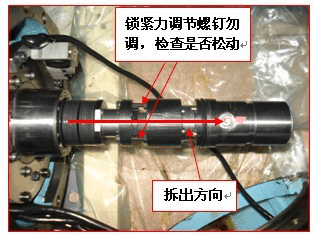

10.最后可以取出主轴拉刀杆，检查所有螺钉和蝶形弹簧是否损坏。

11.取出如图拉杆2颗M4的螺钉，取出外套。

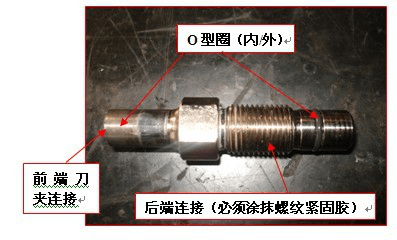

12. 更换前端拉杆连接的部件，松开钉丝，注意内部的铜垫块不要丢失，并检查内外孔O型圈是否完好，安装时需涂上螺纹紧固胶。

13.全部更换工作已经完成，需要倒序安装。

14.安装时法兰体时，端面需要涂抹端面密封胶，尽量避开密封圈.接着梳齿盘和主轴的跳动误差需要使用千分表测量，将磁力表座吸附在主轴本体上，通过螺钉的松紧度来调整跳动误差值为0.006MM，其他部件倒序安装即可。切记小心谨慎，欲速则不达，祝您好运！！！
