立式加工中心和卧式加工中心通用的节约成本大利器,角度头
其实大家不论在选购立式数控加工中心、卧式加工中心或是其他加工设备时,我们加工作业的一大标准就是提高效率、降低成本。今天小编给大家介绍一种无需改变机床结构就可以增大其加工范围和适应性的工具——角度头,大家一起来看看吧。
什么是角度头
角度头是一种机床附件,机床安上角度头后刀具旋转中心线可以与主轴旋转中心线成角度加工工件,现已广泛应用于航空、汽车、模具等机械加工的各个领域。使用角度头,无需改变加工中心结构就可以增大其加工范围和适应性,使一些用传统方法难以完成的加工得以实现,并能减少工件重复装夹,提高加工精度和效率;可有效避免工件二次装夹,大大缩短加工时间;通过安装使用定位块,根据机床具体情况,可实现自动换刀。角度头主要用于加工中心,可以装在刀库中,并可以在刀库和机床主轴之间自由转换。因角度头扩充了机床的使用性能,相当于给机床增加了一根轴,故而也称万能角度头。

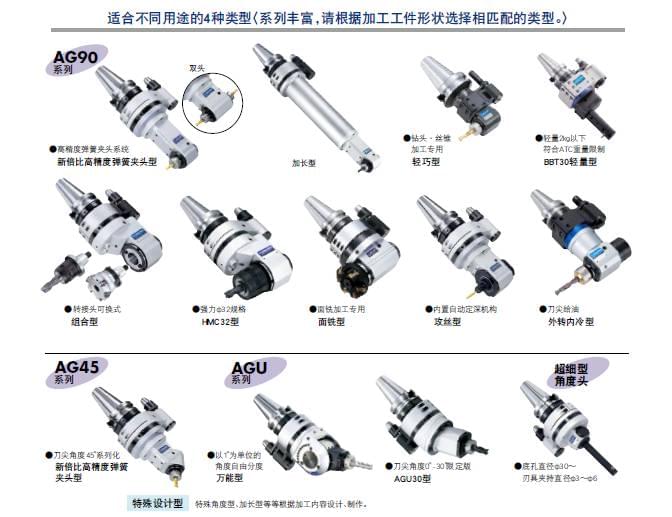

角度头的种类
单输出角度头:该类型的角度头更换刀具方便,切削刚性较大,针对深孔加工一般可以实现刀具中心出水功能。
双输出角度头:该角度头采用双轴输出,更大地满足加工要求,解决用户在相反方向的加工需要手动调整角度头的烦恼,提高生产效率。
偏置角度头:该角度头刀具的旋转中心线与机床主轴旋转中心线不在同一平面,故而在特特加工场合给某一方向预留了空间(安装空间、工作空间)。
可调角度头:该角度头刀具的旋转中心线与机床主轴旋转中心线所成角度可调,不像以上三种,固定成90 度。可调角度范围一般为0~90 度,但也有特殊的,如德国mimatic标准角度头系列中有一款角度头可调0~98 度。
非标角度头:订制。
角度头应用场合
1.大型工件固定困难时,简单加工中使用时;
2.精密工件,一次性固定,需加工多个面时;
3.相对基准面,进行任意角度的加工时;
4.加工保持在一个特殊角度进行仿形铣销,如球头端铣加工时;
5.孔中孔,铣头或者其它工具无法探进孔中加工小孔时;
6.加工中心无法加工的斜孔、斜槽等,如发动机、箱壳内部孔;
7.其它。
角度头的核心技术
由于角度头是在加工中心上使用,并不同于机床主轴,加工力、机械换刀力、旋转扭力都会给角度头带来各个方面的影响,还需保持各个方面的精度要求,因此内部部件比机床主轴要求更高。
产品特点
采用热处理后精加工伞形齿轮,有效抑制震动,噪音,加工精度高。
刀尖部360°可调
通过定位块有效实现刀尖给水
具有密封环节,防水防尘效果更好,提高使用寿命
使用角度头注意事项
1.加工斜孔的轴线与机床X、Y、Z 轴中任一轴平行时,机床应具有两轴以上联动功能方可使用。
2. 加工斜孔的轴线与机床X、Y、Z 轴均不平行时, 机床应具有三轴以上联动功能方可使用。
3.在工作前角度头需要在500 转/分预运行5-10 分钟。
如何选用角度头?
首先,弄清机床参数:品牌、型号、立式/卧式、主轴类型、主轴刀具连接方式(HSK、BT、CAT、SK)、有无冷却液(是否从主轴中心供给及其压力)、主轴功率、主轴扭矩Nm、最大主轴转速、最大刀具承载重量、刀库类型,是否自动换刀、刀具允许最大长度。
其次,核对角度头参数:刀具夹持方式(ER、MI 快换、高精度液压夹持、强力夹套夹持、盘铣刀等)、转速RPM、扭矩、冷却方式(无冷却、内冷、外冷,内冷从刀具中心出水)等。
最后,当然是合理进行资金预算啦
