五轴加工中心分“真假”?五轴加工中心多少钱

2017-10-21 | 作者:成海加工中心

数控技术的不断发展使得数控加工中心科技含量日新月异,加工工艺需求的不断提高使得五轴加工中心应运而生。之前小编介绍过五轴加工中心的核心是RTCP功能,不论是卧式加工中心还是立式加工中心都能配置五轴,那么什么叫“真五轴”,什么叫“假五轴”,它们与三轴有什么区别?接下来成海小编带您一探究竟。

真五轴就是有RTCP功能。能根据主轴的摆长及旋转台的机械坐标进行自动换算。在编制程序时,只需要考虑工件的坐标,不需要考虑主轴的摆长及旋转台的位置。

是否是真五轴,不是看五个轴是否联动,假五轴也可五轴联动。主轴要是有RTCP真五轴的算法。就是做分度加工,有RTCP功能的真五轴只要设置一个坐标系,只需要一次对刀设坐标。而假五轴则麻烦很多。

拥有RTCP功能的数控系统,可以直接使用刀尖编程,无需考虑旋转轴中心距离。应用RTCP模式后,编程5坐标加工就可以直接针对刀具刀尖而不是旋转主轴头的中心,因此编程就会变得简单、高效很多。

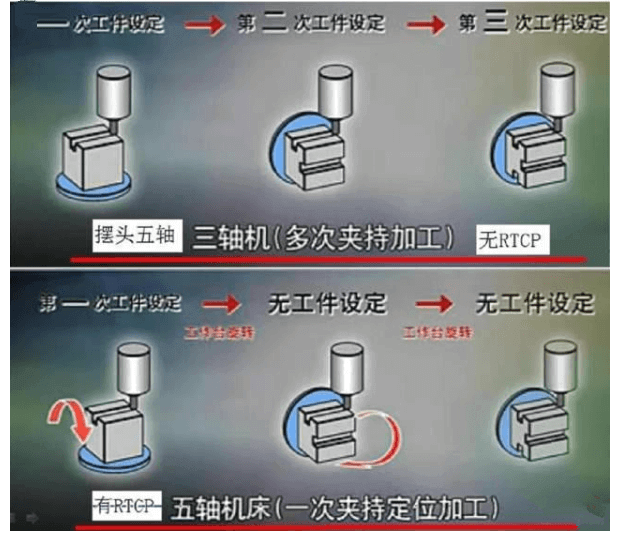

从图中我们可以看到,对于双转台假五轴,需要设置多次坐标,达到分度加工的目的。但如果是摆头式五轴,则分度加工也不可能完成,因为摆头五轴,在向下加工的时候,不是单独的Z运动,是Z与X或Y一起运动。此时的假五轴,编程将十分麻烦,调试更加困难,此时也不能使用三轴的G51偏移功能。

拥有RTCP功能的数控系统,可以直接使用刀尖编程,无需考虑旋转轴中心距离。应用RTCP模式后,编程5坐标加工就可以直接针对刀具刀尖而不是旋转主轴头的中心,因此编程就会变得简单、高效很多。

带有RPTC功能的五轴加工中心价格不菲,要比不带此功能的加工中心贵少许多。具体的价格要按照您要的具体配置来核算,成海数控可根据客户实际需求配置进口、国内数控系统,采用台湾刀库技术,有着完善的售后服务,如果您对加工中心有需要,欢迎与我们联系,成海数控将竭诚为您服务。
