大神图文详解,三轴加工中心简易卡刀故障排除

2017-10-21 | 作者:成海加工中心

很多朋友咨询过成海技术团队设备卡刀后怎么排除。有不少朋友是初学cnc加工中心的操作,文字的叙述难以理解,也很难找到视频资料。小编整理了一份图文教程,大家记得收藏哦。

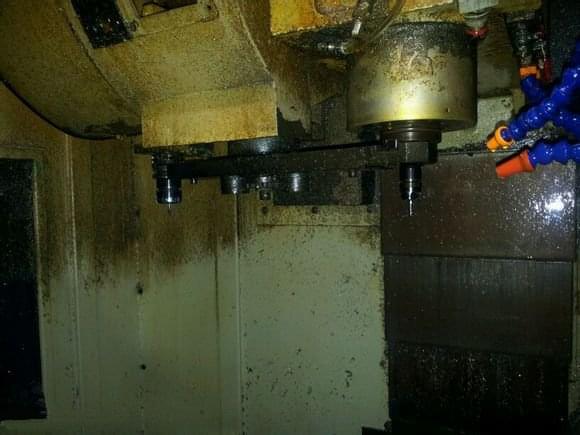

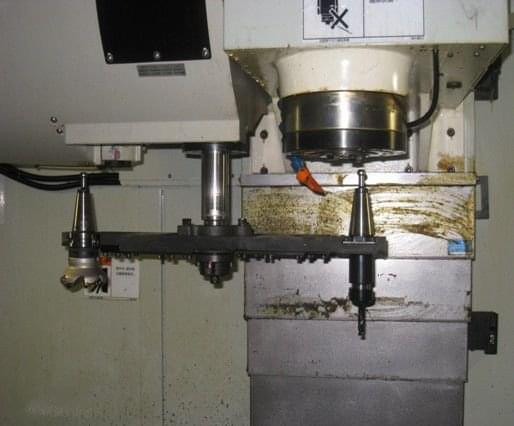

首先造成卡刀的故障有很多,常见的有,动能切断,就是俗称的停电,意外性断电,或者气压不足,刀具无法正常拔下。下面上2个图,2种状态下的卡刀情况。

一种是刀具未拔下,一种是刀具已经拔下了。

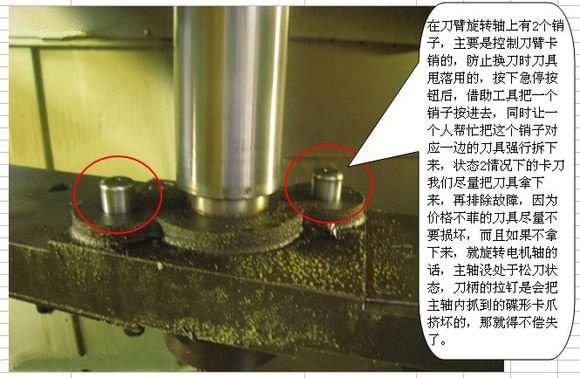

第一种相对好解决,我们先来解决第2种,因为第2种比第1种多个步骤。

好了,当你把2把刀具都拿下来了,现在基本上状态1的卡刀和状态2的卡刀,都可以用同一步骤进行解决了。

1.需要2人协调操作,一人爬到设备刀库上,下面一个关注刀臂情况,刀库上有一个换刀机械手臂电机(刀臂正上方的一个马达)

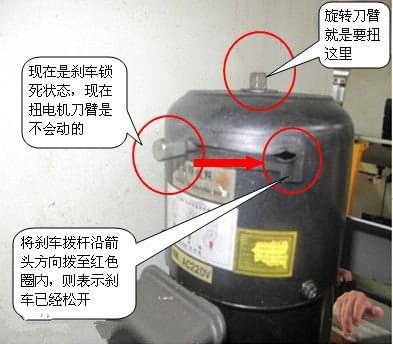

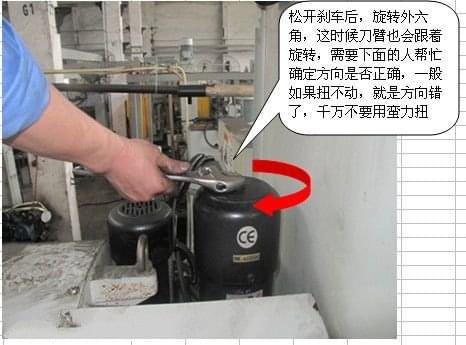

2.松开电机上的刹车装置(没松开是扭不动电机手臂的),用活动扳手旋转电机上的外六角,一般旋转的方向和刀臂的卡死的方向相同,总之就是让刀臂脱离主轴刀具。在上面的人旋转刀臂的同时,下面的人一定要注意刀臂旋转的方向,及时提醒上面操作的人,因为他看不到实际情况的。

3.在刀臂脱离主轴时,如果主轴上有刀具(即状态1),您有听见了漏气声(就是主轴处于松刀状态),就要注意,在工装上垫个东西,刀具可能会掉下来的(千万不要用手去抓,很危险)。

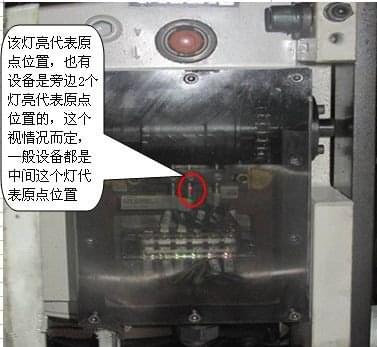

4.请一直旋转刀臂,直到刀臂做完一个完整的换刀动作。刀臂也有一个原点位置的,有的设备操作面板上有“刀具就位”等标志,当这个灯亮起代表刀臂已经到了原点位置,如果没有这个标志,就要目测刀库内的原点灯了,这是每台设备都有的,在刀库面板内,里面有红色3个灯,一般中间那个亮了就是刀臂处于原点位置。

5.排除完卡刀故障后,将刀臂电机刹车装置打上(拨回原来位置),然后再在MDI状态下进行一次换刀动作,看是否正常,如果正常,请一定记住要将加工要用到的所有刀具进行核对一遍,意外的卡刀动作,会影响数据传输,刀具番号信息中断等等,导致俗称的“乱刀”

6.加工中心发生乱刀了,最简单的方法,把刀库刀具全部拿下来,再一把把装上去,就可以了,更省力便捷的方法是在参数界面里进行刀具重整,这里就不多说了。

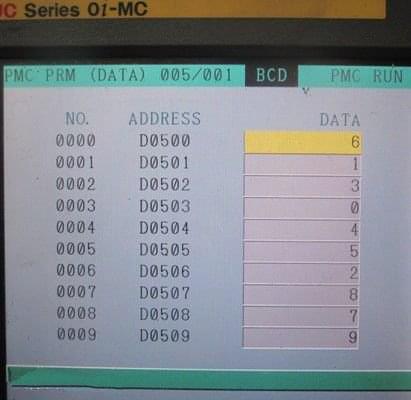

还有一种办法检查刀具是否乱没乱,就是查刀具番号,这里也提下:按操作面板按钮SYSTEM→PMC→PMCPRM→DATA→G,DATA,然后在刀具列表里,检查刀具表的刀号是否有重复的刀号?刀套内刀号与程序的刀号是否相符?若有错误,可以自行在数据表中修改更换,不需要手动将刀具重整。(这个比较复杂,部分私企的参数钥匙估计都收走了,改不了,这个需要一定的操作基础,建议大家还是手动重整刀具吧,更靠谱点)

好了,建议的卡刀故障排除,基本就是这样,按上面的步骤一般都能解决,希望能帮到大家,如果您在工作生产中遇到其它设备问题也欢迎与我们成海数控咨询,我们将竭诚为您服务。
